高密度硅酸钙绝热板是一种特为有色金属开发的密度在800-1000kg/m3的硅酸钙板，可用于熔融铝的输送、装运、成型，也可用于玻璃工业的胎具。除了自身的绝热性外，它的不粘铝特点得到了很大的发挥，强度高，加工性能好，可用数控机床加工准确尺寸产品及复杂部件。

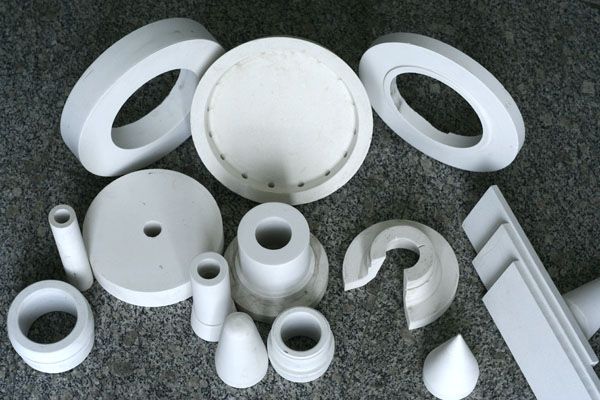

用途：钢包隔热板、汽车玻璃胎具、滴管、流管、热顶环、制动销、耳子、浮子、流槽。
高强度：体积密度相近，是无机硬质绝缘材料。
耐热性：使用温度不变形。
隔热：导热系数比其他硬块绝缘材料低。
无石棉：避免石棉纤维等各种疾病引起的有害物质。
-
N14 纤维增强硅酸钙板
特点及优点
导热系数低，高温热量损失少
不被铝液润湿
抗热冲击
机械加工性能优良
不含石棉
B．用途
汽车玻璃胎具，滴管、流管、热顶环、制动销、耳子、浮子、流槽
C．化学成分
SiO2……………… 49---52%
CaO ……………… 39---42%
AlO3 …………… 0.4---0.5%
MgO……………… 0.5---0.7%
Fe2O3 …………… 0.3---0.4%
Na2-K2O ………… 0.9---0.1%
烧失……………… 5--9%
D．规格及技术指标
| 型号 | N14 |
| 板材规格 （长*宽*厚） mm*mm 公差mm | 1200*1200*(25-110)mm ±2mm |
| 体积密度 kg/m3 范围 | 850-950 kg/m3 |
| 上限使用温度 ℃ | 1000--1100 ℃ |
| 连续使用温度℃ | 850 ℃ |
| 抗折强度MPa | 6.5 |
| 抗压强度MPa（压碎） | 15.5 MPa |
| 5%压缩 | 12PMPa |
| 热膨胀系数/℃ | 7*10¯6 |
| 导热系数W/M.K | 100℃ 200℃ 300℃ 400℃ |
| 0.113 0.120 0.121 0.125 | |
| 24小时烧后线收缩 % | 650℃ 700℃ 750℃ 850℃ 1000℃ |
| 线性% | 0.15 0.25 0.28 0.35 0.49 |
| 厚度% | 0.86 1.00 1.10 1.30 3.50 |
2. N17 纤维增强硅酸钙板
特点及优点
碳纤维的加入使其具有更高的高温强度和其他高温性能
导热系数低，高温热量损失少
不被铝液润湿
抗热冲击
机械加工性能优良
不含石棉
B．用途
保持炉内衬、连铸机嘴子料、转接板、缓冲板、垫圈、塞头、流槽内衬、挡板、浮子、竖管、过滤箱
C．化学成分
SiO2…………………49---52%
CaO ………………..39---42%
AlO3 ……………. 0.4---0.5%
MgO……………… 0.5---0.7%
Fe2O3 ………………. 0.3---0.4%
Na2-K2O …………… 0.9---0.1%
烧失………………… 5--9%
D．规格及技术指标
| 型号 | N17 |
| 板材规格 （长*宽*厚） mm*mm 公差mm | 1200*1200*(25-110)mm ±2mm |
| 体积密度 kg/m3 范围 | 850-950 kg/m3 |
| 上限使用温度 ℃ | 1000 -1100℃ |
| 连续使用温度℃ | 850 ℃ |
| 抗折强度MPa | 8 |
| 抗压强度MPa（压碎）5%压缩 | 17 MPa |
| 13MPa | |
| 热膨胀系数/℃ | 7*10¯6 |
| 导热系数W/M.K | 100℃ 200℃ 300℃ 400℃ |
| 0.103 0.114 0.124 0.133 | |
| 24小时烧后线收缩 % | 650℃ 700℃ 750℃ 850℃ 1000℃ |
| 线性% | 0.10 0.18 0.20 0.21 0.36 |
| 厚度% | 0.60 0.80 0.90 1.10 2.40 |
